西安电子科技大学机械设计基础期末一

一． 填空题（本大题共4小题，每空2分，共20分）
1. 两构件通过________或________接触组成的________称为高副。

2. 满足曲柄存在条件的铰链四杆机构，取与最短杆相邻的杆为机架时，为________机构，取最短杆为机架时，为________机构。

3. 在凸轮机构中，常见的从动件运动规律为________运动时，将出现________冲击。

4. 直齿圆柱齿轮作接触强度计算时，取________处的________应力为计算依据，其载荷由 ________对齿轮承担。


二．选择题（本大题共5小题，每题2分，共10分）
1. 渐开线标准齿轮的根切现象发生在(     )。
A. 模数较大时 B. 模数较小时
C. 齿数较少时 D. 齿数较多时

2. 在下列四种型号的滚动轴承中，(      )必须成对使用。
A. 深沟球轴承 B. 圆锥滚子轴承
C. 推力球轴承 D. 圆柱滚子轴承

3. 在下列四种类型的联轴器中，能补偿两轴的相对位移以及可以缓和冲击、吸收振动的是 (      )。
A. 凸缘联轴器 B. 齿式联轴器
C. 万向联轴器 D. 弹性套柱销联轴器

4. 在铰链四杆机构中，机构的传动角和压力角的关系是( )。


5. 对于普通螺栓联接，在拧紧螺母时，螺栓所受的载荷是( )。
A. 拉力 B. 扭矩 C. 压力 D. 拉力和扭矩



三. 判断题（本大题共10小题，每题2分，共20分）
1.（ ）在铰链四杆机构中，当最短杆与最长杆长度之和大于其余两杆长度之和时，为双曲柄机构。

2.（ ）在凸轮机构中，基圆半径取得较大时，其压力角也较大。

解释：对于滚子和尖顶从动件盘形凸轮机构,基圆半径越大,压力角就越小.。
3.（ ）在平键联接中，平键的两侧面是工作面。

解释：平键的两侧面是工作面。
4.（ ）斜齿圆柱齿轮的标准模数是大端模数。

解释：斜齿圆柱齿轮的标准模数是法面(法向)模数。端面模数是用于齿轮结构计算的,不是标准值。
5.（ ）带传动在工作时产生弹性滑动是由于传动过载。

解释：带传动时产生弹性滑动的原因是因为紧边拉力与松边拉力不等。
6.（ ）在常用的螺纹连接中，自锁性能最好的螺纹是梯形螺纹。

解释：在常用的螺纹连接中，自锁性能最好的螺纹是三角形螺纹。
7.（ ）向心推力轴承既能承受径向载荷，又能承受轴向载荷。

解释：不能承受径向载荷。
8.（ ）圆盘摩擦离合器靠在主、从动摩擦盘的接触表面间产生的摩擦力矩来传递转矩。

解释：圆盘摩擦离合器靠在主、从动摩擦盘的接触表面间产生的摩擦力矩来传递转矩。
9.（ ）凡是构件一定都是由两个以上零件组成的。

解释：构件是机构中的运动单元体，也就是相互之间能作相对运动的物体。零件是构件的组成部分。构件与零件既有联系又有区别，构件可以是单一的零件，如单缸内燃机中的曲轴，既是构件，也是零件：构件也可以是由若干零件连接而成的刚性结构，如连杆构件是由连接体、连杆盖、螺栓和螺母等零件连接而成。区别在于：构件是运动的单元，零件是加工制造的单元。
10.（ ）行星轮系可获得大的传动比。

解释：采用定轴轮系或行星轮系均可获得大的传动比。

四．简答题（本大题共3小题，每题10分，共30分。）
1．试述齿廓啮合基本定律。

2．试述螺纹联接防松的方法。

3.  试分析影响带传动承载能力的因素。


五．计算题（本大题共3小题，第1、2题每题6分，第3题8分，共20分。）
1. 在铰链四杆机构中，已试判断该机构的类型，并给出判断依据。

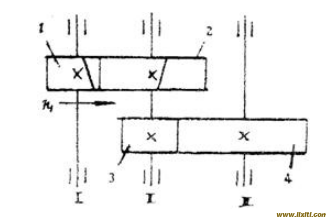

2. 如图所示展开式二级斜齿圆柱齿轮传动，Ⅰ轴为输入轴，已知小齿轮1的转向和齿轮1、2的轮齿旋向如图所示。为使中间轴Ⅱ所受的轴向力可抵消一部分，试确定斜齿轮3的轮齿旋向。

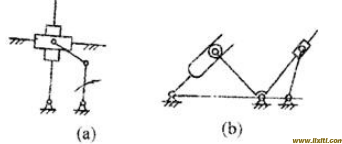

3. 计算下列机构的自由度，并指出存在的复合铰链、虚约束或局部自由度


答案：


解释：在用F=3*n-2*PL-PH 公式计算自由度时，应注意以下几个问题：1.复合式铰链两个以上的构件同在一处以转动副相连接，就构成了所谓的复合铰链。当M个构件以复合铰链相连接时。其转动副的数目应为M-1个2.局部自由度与输出构件运动无关的自由度成为局部自由度，在计算机构的自由度时，局部自由度应该除去3.虚约束平面机构的虚约束常出现于下列情况：（1）.轨迹重合 机构上有两构件用转动副相连接，而构件上的连接点的轨迹重合，则该连接将带入一个虚约束（2）转动副轴线重合 两构件构成多个转动副且其轴线互相重合，这时只有一个转动副起约束作用，其余转动副都是虚约束（3）移动副导路平行 两构件构成多个移动副且其导路平行，这是只有一个移动副起约束作用，其余运动副都是虚约束（4）机构存在对运动起重复约束作用的对称部分 在机构中，某些不影响机构传递的重复部分所带入的约束亦为虚约束虚约束的存在对机构的于东没有影响，但引入虚约束后可以改善机构的受力情况，可以增加构件的刚性，因此在机构的结构中得到较多使用.
