西安电子科技大学《自动控制原理》2标准答案

西安电子科技大学网络与继续教育学院

《自动控制原理》模拟考试题(二)

一 填空题（每空1分，共15分）
1.对控制系统的基本要求是：         、          、和          。
2. 分析系统性能的基本方法有         、根轨迹法和          。其中          和频率法属于图解分析法。
3. 根轨迹描述某一开环参数与          极点间的关系，绘制根轨迹的条件分为          和          。
4. 线性系统的基本控制规律分为       、        、和       。
5. 串联校正的主要形式有         、          、和          。
二 简答题（共25分）

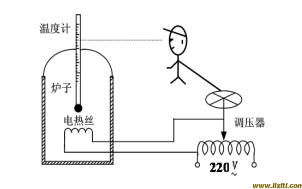

 1. 绘制图示炉温控制示意图的控制方框图。


2. 简要画出二阶系统特征根的位置与响应曲线之间的关系。

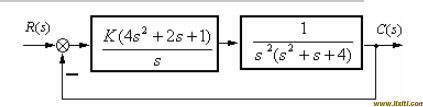

3. 某控制系统结构图，试确定使系统稳定的K值范围。

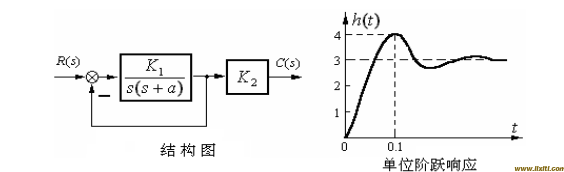

三  设某系统的结构及其单位阶跃响应如图所示。试确定系统参数

四  某最小相角系统的开环对数幅频特性如图示。要求（共25分）

1）写出系统开环传递函数；
2）利用相角裕度判断系统的稳定性；
3）将其对数幅频特性向右平移十倍频程，试讨论对系统性能的影响。

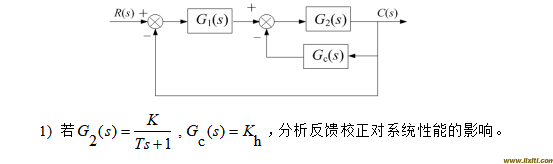

五．对图示的反馈校正系统，试分析：（共20分）
