东 北 大 学 继 续 教 育 学 院
  模拟电子技术基础I X  试 卷（作业考核 线上2） B   卷（共 4  页）

总分	题号	一	二	三	四	五	六	七	八	九	十
	得分

一、选择题（每空2分 共40分）。
1、稳压二极管是一个可逆击穿二极管，稳压时工作在（ B  ）状态，但其两端电压必须（ C  ），它的稳压值Uz才有导通电流，否则处于（ F  ）状态。
      A、正偏  B、反偏  C、大于  D、小于  E、导通  F、截止
2、用直流电压表测得放大电路中某三极管各极电位分别是2V、6V、2.7V，则三个电极分别是（ C  ），该管是（ D  ）型。
      A、（B、C、E）  B、（C、B、E）  C、（E、C、B）  D、（NPN） E、（PNP）
3、对功率放大器的要求主要是（ B  ）、（ C  ）、（ E  ）。
      A、U0高    B、P0大   C、功率大  D、Ri大   E、波形不失真
4、共射极放大电路的交流输出波形上半周失真时为（ B  ），此时应该（ E  ）偏置电阻。
     A、饱和失真  B、截止失真  C、交越失真  D、增大   E、减小
5、电路如图1所示。设图中的二级管都是理想的，电压U_ab为（ A  ）。

                                       图1
      A、-5V    B、-1V      C、0V      D、5V

6、用恒流源取代长尾式差分放大电路中的发射极电阻Re，将使电路的（  B   ）。
  A、差模放大倍数数值增大 B、抑制共模信号能力增强  C、差模输入电阻增大
7、按要求选择合适的电路。
   （1）有电压放大作用的电路是 （  C   ）；
   （2）有电流放大作用的电路是（ B   ）；
   （3）输入电压与输出电压反相的电路是（ A   ）。
  A、共射电路    B、共集电路    C、共基电路
8、当三极管的发射结正偏，集电结反偏，三极管处于（  B   ）工作区；当三极管的发射结反偏，集电结正偏，三极管处于（   A  ）工作区；
A、截止    B、放大          C、饱和       D、击穿

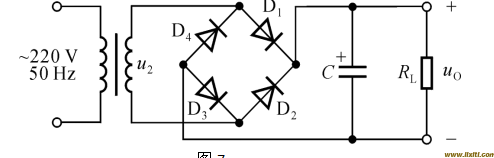

9. 电路如图2所示。已知变压器副边电压有效值为10V，电容足够大。


（1）正常情况下输出电压平均值U_O（AV）≈（ D   ）；
（2）电容C虚焊时U_O（AV）≈（  B  ）；
（3）D1和电容C同时开路，U_O（AV）≈（ A   ）。
A、4.5V    B、9V      C、10V      D、12V

二、判断题（每题1分 共10分）。
三、
1、半导体中的电子是带负电的离子。（ 错   ）
2、
2、在N型半导体中如果掺入足够量的三价元素，可以将其改型为P型半导体。（ 对   ）
3、PN结加反向电压时，扩散电流大于漂移电流，耗尽层变宽，PN结截止。（ 对  ）
4、 两级放大电路的通频带要比单级电路的通频带宽。（错    ）
5、加入负反馈后，闭环放大电路的通频带比开环时变窄了。（错   ）
6、功率放大电路的最大输出功率是指电源提供的功率。（错    ）
7、对于双极型晶体管放大电路来说，可以放大电压，不能放大电流的是共集放大电路。（  错  ）
8、电压串联负反馈可以将电压信号转换为与之成正比的电流信号。（ 错   ）
9、电压比较器是集成运放的线性应用。（ 错  ）
10、为了处理具有100HZ固定频率的有用信号，应该选择低通滤波器。（ 对   ）

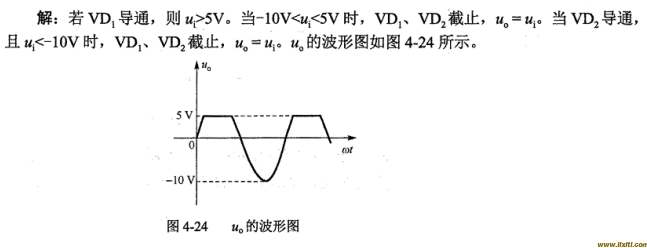

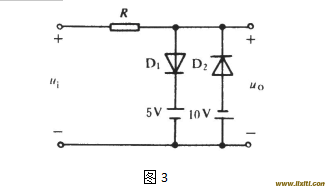

三、（10分）电路如图3所示，设输入电压u_i是幅值为10V的正弦波，试画出uo的波形。（设二极管D₁，D₂为理想二级管）。

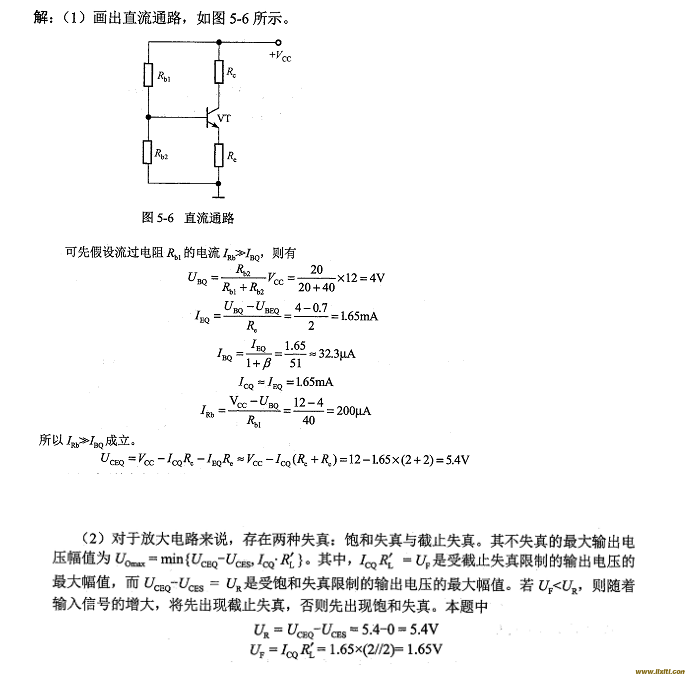

四、单管放大电路的分析与计算。 (15分)

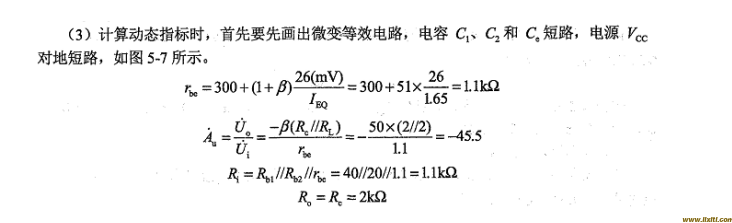

电路如图4所示，已知V_CC=12V，R_bl=40kΩ，R_b2=20kΩ，R_c=R_L=2kΩ，U_BE=0.7V，β=50，R_e=2kΩ，U_CES≈0V。求：(1)计算静态工作点；(2)随着输入信号u1的增大，输出信号也增大，若输出波形出现失真，则首先出现的是截止失真还是饱和失真? (3)计算和。

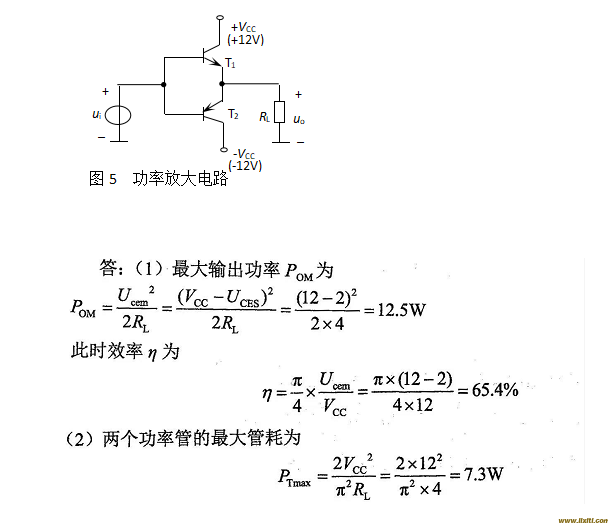

五、功率放大电路的分析与计算。 (15分)
功率放大电路如图5所示，负载R_L=8Ω，晶体管T1和T2的饱和压降为2V，输入u_i为正弦波。求：(1)负载R_L上可获得的最大不失真输出功率？(2)此时的效率和管耗各是多少？

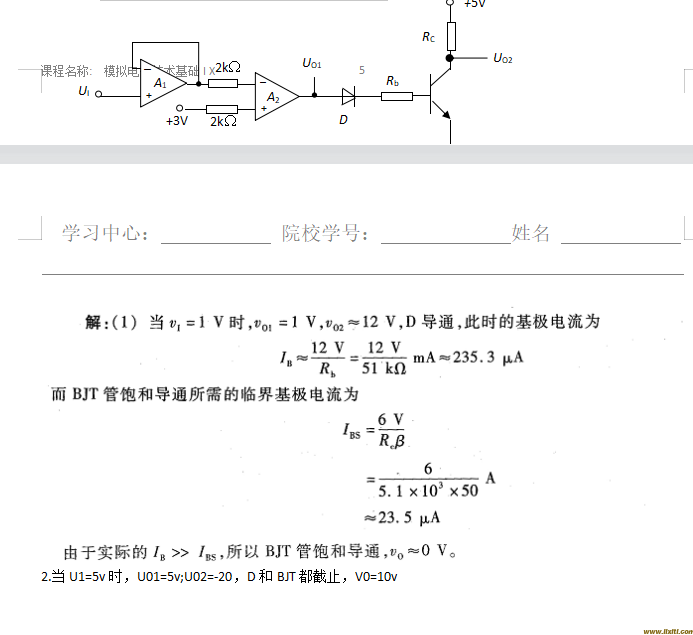

六、集成运放的分析与计算（10分）
电路如图6所示，设A₁、A₂为理想运放，R_b=30kΩ，R_c=3kΩ，β=50, U_BE=0.7V，U_CES=0V，运放的最大输出电压值为±12V。
（1）当U_I=+1V时，求U_O1和U_O2的值。

（2）当U_I=+5V时，求U_O1和U_O2的值。
